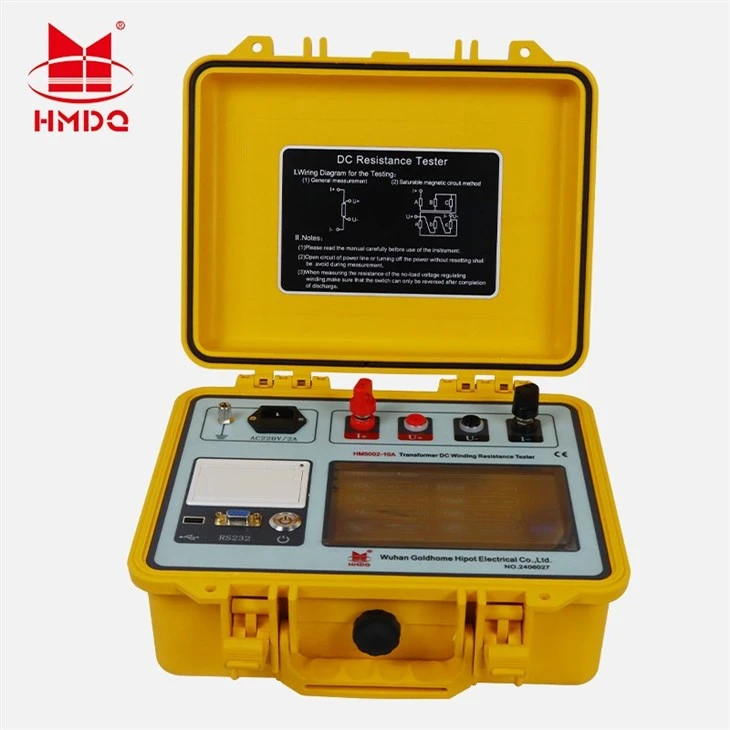

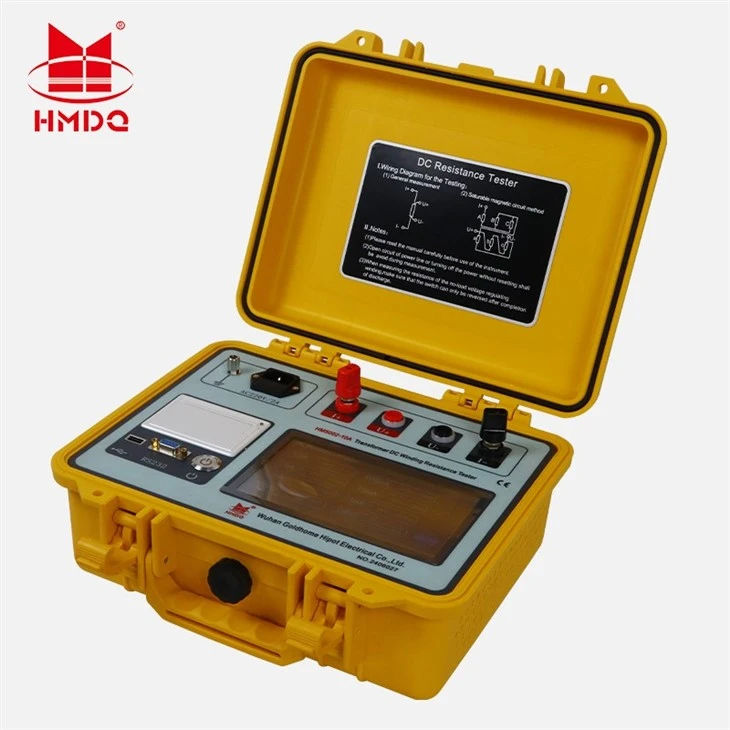

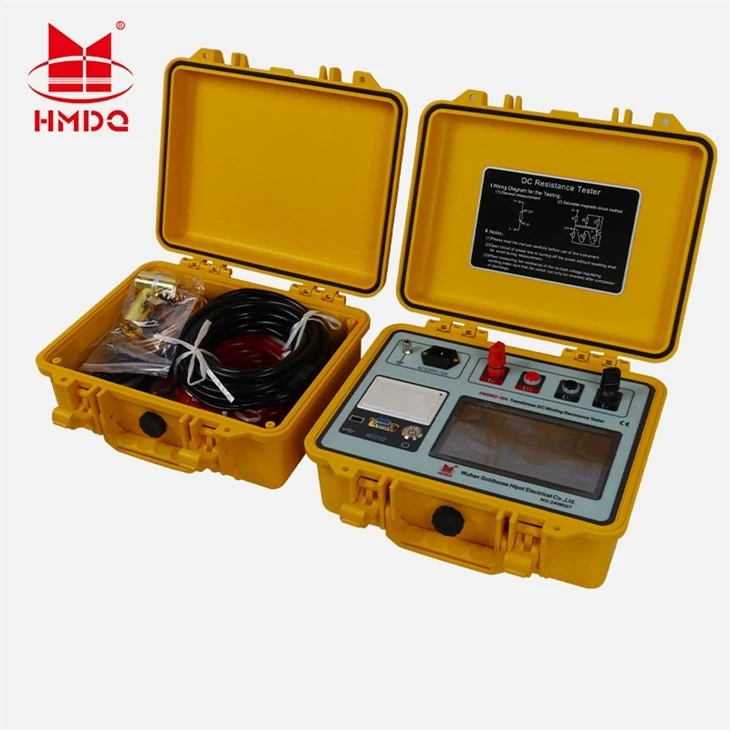

HMDQ HM5002 10A 20A DC Resistance Tester Deskripsyon Videyo
Pwodwi Paramèt
1. Sòti aktyèl:10A, 5A, 1A, 100mA, 10mA, 1mA, otomatik;
2. Range:
0.5mΩ-1.6Ω (10A Kovèti pou)
20mΩ-3.2Ω (5A Kovèti pou)
100mΩ-16Ω (1A Kovèti pou)
16Ω-100Ω (100mA Kovèti pou)
100Ω-2kΩ (10mA Kovèti pou)
2kΩ-100kΩ (1mA Kovèti pou)
3. Presizyon:± (0.2%+2 karaktè);
4. Rezolisyon:0.1μΩ;
5. Tanperati travay:-20 a 40 degre;
6. Imidite anbyen:Mwens pase oswa egal a 80% RH, pa gen kondansasyon;
7. Altitid:Mwens pase oswa egal a 1,000m
8. Travay ekipman pou pouvwa:AC220V±10% 50Hz±1Hz; 24VDC / 6Ah batri ityòm;
9. Dimansyon:323 * 275 * 135mm;
10. Pwa:4.75kg.
Tès ak metòd operasyon
(I) Teste fil elektrik

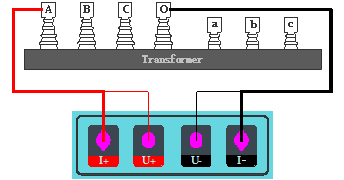

A. Metòd mezi sèl-faz, gade figi ki anba a:
Figi 1
B. Gade Fig. 2 ~ 4 pou fil elektrik metòd èd mayetik (aplikab a Y(N)-d-11 gwoup koneksyon).
Figi 2
Figi 3
Pou mezi vòltaj ki ba -nan gwo-transfòmatè kapasite, aktyèl maksimòm DC rezistans tèsteur a relativman piti. Altènativman, pou akselere pwosesis mezi a, yo ka chwazi mezi mayetik-asistans.Figi 2, Figi 3 ak Figi 4 pi wo a montre metòd fil elektrik pou mezire vòltaj ba Rac, Rba ak Rcb respektivman.
2. Enstriksyon pou operasyon fonksyonèl:
(1) Koòdone prensipal la: vire sou switch pouvwa a, kòmanse enstriman an epi antre nan meni prensipal la. Koòdone a montre kat opsyon: "Tès rezistans", "Dosye Rekèt", "Tan koreksyon"ak"Anviwònman sistèm". Chwazi opsyon ki koresponn lan pou operasyon dapre kondisyon itilizasyon an. Koòdone nan demaraj montre jan sa a:

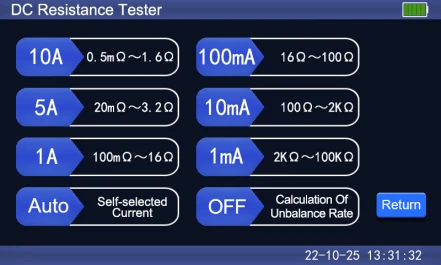

(2) Tès rezistans DC:Antre nan koòdone meni prensipal la apre demaraj, klike sou "Tès rezistans"meni pou antre nan koòdone seleksyon aktyèl la jan yo montre nan figi ki anba a. Premye tcheke seri a nan chak Kovèti pou aktyèl, ak Lè sa a, chwazi aktyèl tès ki apwopriye a dapre gwosè aktyèl la nan objè a teste. Lè valè a rezistans nan objè a teste pa klè, laTès otomatikka chwazi, ak enstriman an pral otomatikman chwazi aktyèl pwodiksyon ki apwopriye a pou fè tès selon valè rezistans objè teste a.

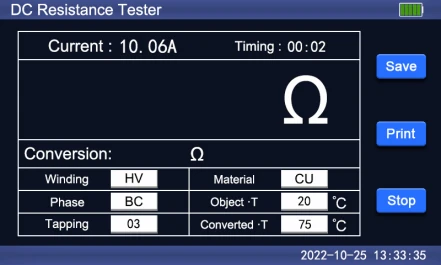

Klike sou Kovèti pou aktyèl la obligatwa, epi enstriman an egzekite lòd tès la pou antre nan koòdone tès la. Apre aktyèl tès la chaje estab, LCD a montre jan yo montre nan figi ki anba a:
