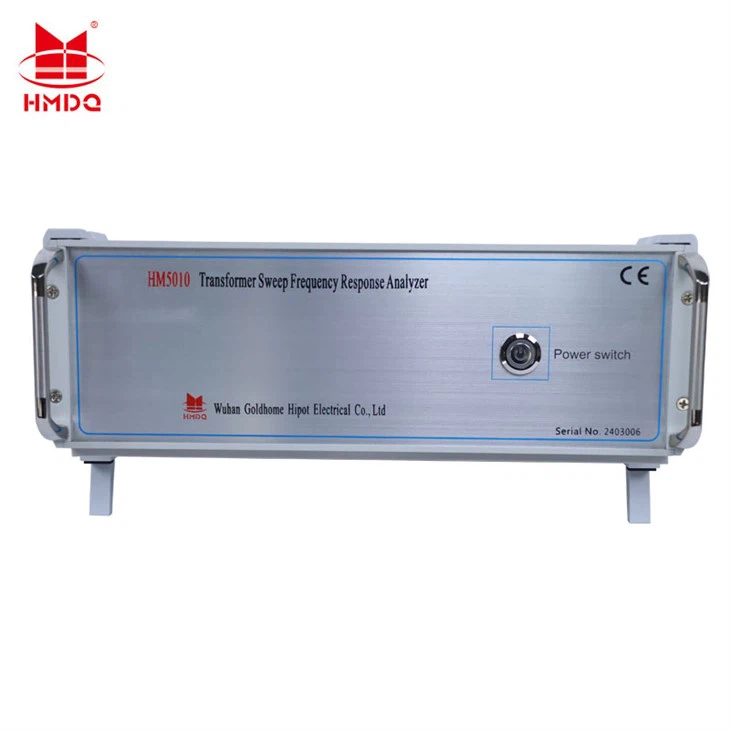

Transformer Sweep Frequency Test SFRA

Transformer Winding Deformation Tester la gen ladan yon sistèm mezi gwo -presizyon ki gen ladann yon òdinatè pòtab ak yon mikrokontwolè. Li prezante yon estrikti kontra enfòmèl ant ak operasyon senp, ki ofri tès konplè ak kapasite analiz. Itilizatè yo ka opere aparèy la poukont yo lè yo refere a manyèl enstriksyon an oswa apre yon fòmasyon kout.

Voye rechèch

Dekri teren

Karakteristik teknik

Apèsi sou pwodwi ak aplikasyonSenaryo

Apèsi sou pwodwi a

Transformer Winding Deformation /Sweep Frequency Tester la gen ladan yon sistèm mezi gwo -presizyon ki fòme ak yon òdinatè pòtab ak yon mikrokontwolè. Li prezante yon estrikti kontra enfòmèl ant ak operasyon senp, ki ofri tès konplè ak kapasite analiz. Itilizatè yo ka opere aparèy la poukont yo lè yo refere a manyèl enstriksyon an oswa apre yon fòmasyon kout.

Karakteristik & Avantaj

1. Akizisyon done ak kontwòl itilize yon gwo -vitès, mikwo-pwosesè trè entegre.

2. Kominikasyon ant konpitè pòtatif ak enstriman an anplwaye yon koòdone USB.

3. Kominikasyon ant laptop la ak enstriman ka itilize yon koòdone Bluetooth san fil oswa koòdone WiFi san fil (akseswar si ou vle).

Koòdone fil fil la plis fasilite itilizasyon pratik sou tablèt ak smartphones.

4. Nwayo pyès ki nan konpitè anplwaye DDS-espesifik teknoloji dijital gwo-frekans frekans bale (USA). Tès yo fè dyagnostik ak presizyon defo likidasyon tankou deformation, gonfleman, deplasman, panche, entè-vire kout-deformation sikwi, ak faz-a-faz kontak kout sikwi.

5. Gwo-vitès doub-chanèl 16-bit echantiyon A/D (sou -ajisman tiyo-chanjman sou sit la pwodui chanjman vizib koub fòm ond).

6. Lojisyèl -reglab anplitid pwodiksyon siyal ak maksimòm pik ± 10V.

7. Òdinatè otomatikman analize rezilta tès yo epi jenere dokiman elektwonik (fòma Pawòl).

8. Doub sistèm mezi sipòte lineyè bale ak segmenté mòd bale, konpatib ak tou de méthodologies domestik mezi.

9. Karakteristik anplitid-frekans yo konfòme yo ak espesifikasyon teknik nasyonal yo pou tèsteur karakteristik anplitid-frekans yo.

10. Otomatik tès done analiz sistèm.

Kondisyon ki aplikab yo

1. Distribisyon lineyè bale

Ranje mezi bale: (10Hz) a (10MHz) ak 40,000 pwen bale, rezolisyon 0.25kHz, 0.5kHz, ak 1kHz.

2. Distribisyon mezi bale segman

Ranje mezi bale: (0.5kHz) a (1MHz), 2000 pwen bale;

(0.5kHz) a (10kHz)

(10kHz) rive (100kHz)

(100kHz) rive (500kHz)

(500kHz) rive (1000kHz)

Lòt Enfòmasyon

Ekipman debaz

SFRA Analyzer Main Unit -1

Laptop ak lojisyèl SFRA -1

Kab kominikasyon (USB/Ethernet) -1

Sòti (Sous) kab kowaksyal ak klip Kayiman -1

Antre (Mezi) kab kowaksyal ak klip Kayiman -1

Klip Kayiman lou-(rezèv) -4

Kab Terre dedye (kout, epè) -1

Sekirite ak Pwodwi pou Telefòn kritik

Twous Lockout/Tagout (LOTO) -1 seri

Pòtab Grounding & Kout -Tout Koupe -1 seri

Tester vòltaj / Megger -1

Kamera/Smartphone (pou foto koneksyon) -1

FAQ antretyen

Q: Ki objektif tès SFRA yo?
A: Lè yo konpare repons inik "anprent" nan yon likidasyon transfòmatè ak mezi anvan yo oswa likidasyon menm jan an, yo detekte domaj entèn mekanik oswa deformation nan likidasyon an, tankou flambe, deplasman, oswa detachman nan Fastener.

Q: Èske transfòmatè a ap viv pandan tès la?
A: Non. Tès yo fèt sou transfòmatè ki konplètman de-enèji, izole, ak byen chita. Sekirite se pi gwo priyorite nou.

Q: Ki jan yo detèmine si yon likidasyon defòme?

A: Atravè konparezon. Konpare rezilta aktyèl yo ak sa ki annapre yo:

Valè referans: Rezilta tès anvan yo soti nan menm transfòmatè a (pi bon metòd).

Bobinaj sè: Repons ki soti nan yon lòt faz nan menm transfòmatè a (egzanp, Faz A kont Faz B).

Devyasyon enpòtan nan koub la, espesyalman nan frekans espesifik, endike yon pwoblèm.

Q: Èske tanperati lwil transfòmatè a afekte rezilta tès yo?

A: Wi, espesyalman nan pi ba frekans (tipikman pi ba pase 1-2 kHz). Pwopriyete mayetik nwayo a varye selon tanperati a. Li rekòmande pou anrejistre tanperati lwil la pandan tès la, sitou si rezilta yo dwe konpare ak valè referans yo mezire nan diferan tanperati.

Q: Konbyen tan tès la pran?

A: Pou ekip ki gen eksperyans, travay preparasyon an (izolasyon ak tè) se pati ki pi -konsome tan. Mezi aktyèl la nan tout likidasyon sou yon transfòmatè pouvwa tipik mande pou 30 a 90 minit.
