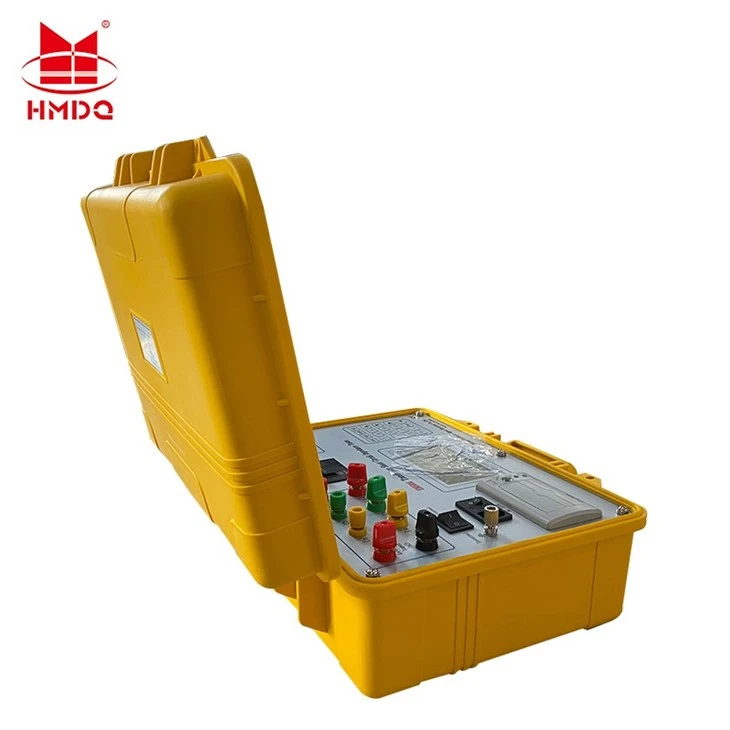

Transformer LV Kout Circuit enpedans Tès

Apèsi sou lekòl la:

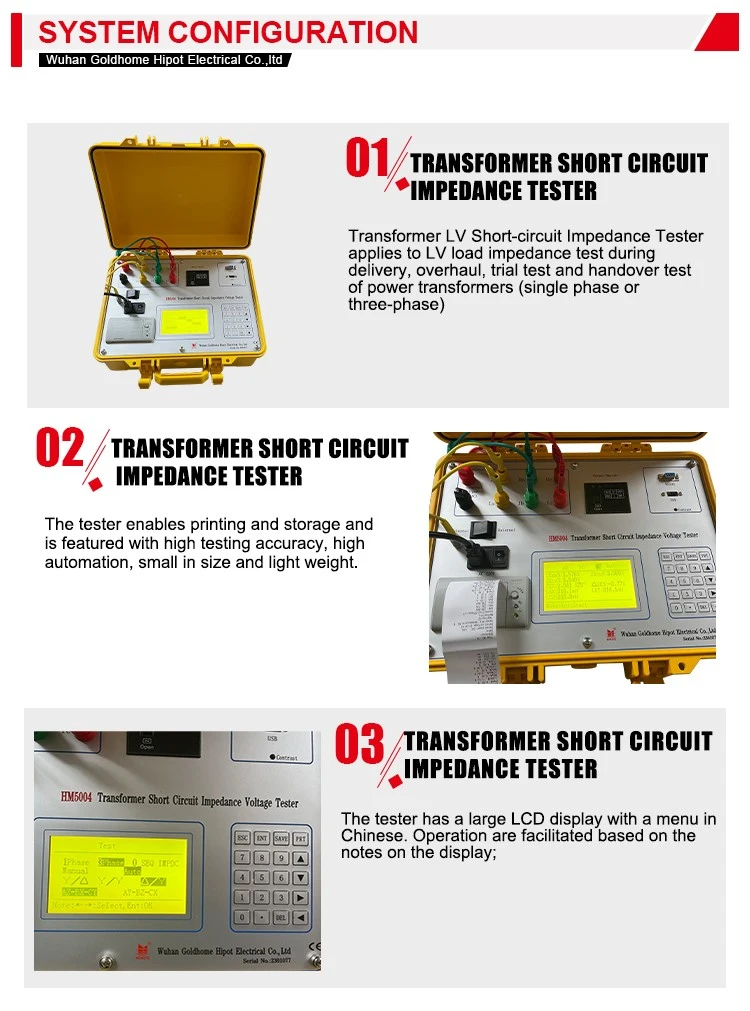

Transformer ba tèsteur vòltaj enpedans se apwopriye pou tès enpedans chaj vòltaj ki ba nan transfòmatè pouvwa (yon sèl-faz oswa twa-faz) soti nan faktori, ekzamine, pre-tès ak tès transfè. Prensip la se teste enpedans la kout sikwi (%) nan transfòmatè pouvwa a nan jaden an, epi konpare li oswa jwenn valè a defo, epi konpare li ak valè a defo tankou van an. deplasman ak deformation ki te koze pa aktyèl fòt grav nan transpò, enstalasyon ak operasyon apre tès faktori a.

Tèstè vòltaj enpedans ba transfòmatè, san regilatè vòltaj ekstèn, fil elektrik prensipal, sèlman bezwen antre paramèt, ka otomatikman pote soti nan twa -tès faz ak otomatikman kalkile pousantaj erè enpedans, rezilta tès yo trè entwisyon, Èske transfòmatè tès jaden an gen deformation nan likidasyon enstriman tès rapid.

1.Using AC220V ekipman pou pouvwa ba vòltaj, enstriman an ka otomatikman aplike aktyèl la nan likidasyon an wo vòltaj AB,BC,CA nan transfòmatè, kolekte done synchrone, ak kalkile pousantaj nan erè enpedans otomatikman. Rezilta tès yo trè entwisyon

2.One -cablage tan, twa-tès faz ka ranpli otomatikman san yo pa konekte liy tès yo.

3.Enstriman an kapab yon sèl-faz oswa twa-faz; li ka teste manyèlman oswa otomatikman.

4.With pwodiksyon aktyèl limite fonksyon, apwopriye pou tès enpedans abitrè.

5.Measurements ka fèt san regilatè vòltaj ekstèn.

6.Fonksyon pou mezire zewo sekans enpedans.

7.Fonksyon pou mezire enduktans.

8.Large ekran LCD, meni angle, operasyon trè senp, dapre èd memwa ekran an ka ranpli operasyon an.

9.Li gen karakteristik enprime ak depo, presizyon tès segondè, nivo automatisation segondè, ti volim ak pwa limyè.

1. Prensipal Inite Tès & Konpozan Nwayo

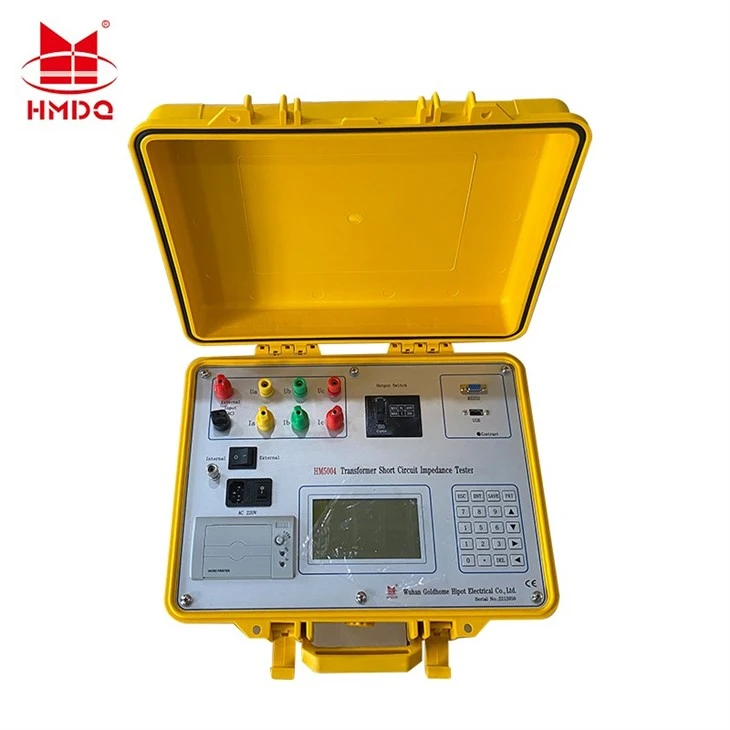

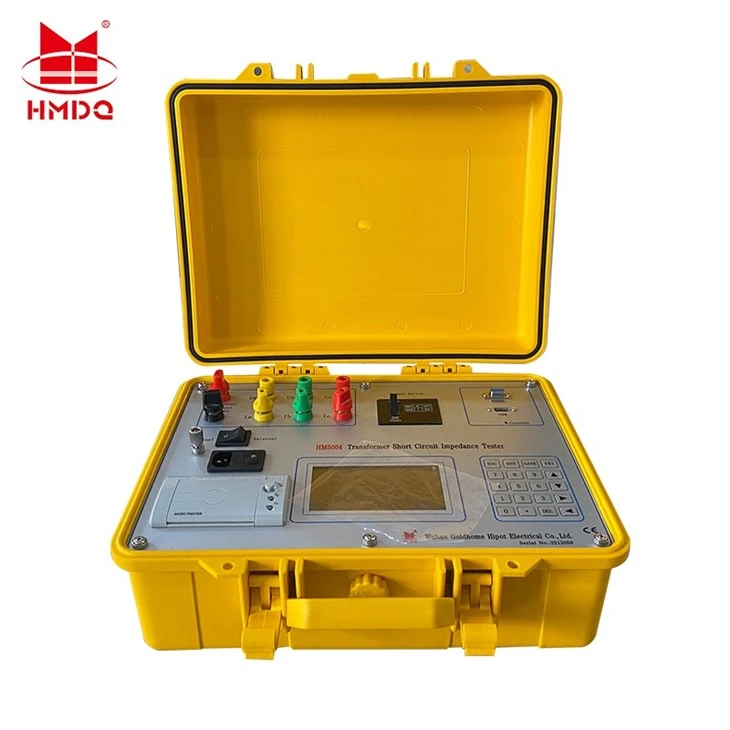

HM5004 Inite Prensipal (1 No.)​ - Enstriman tès santral ak ekspozisyon ak kontwòl

Entèn Rechargeable Battery​ - Batri ityòm, pre-enstale

Adaptè pouvwa AC (1 seri)​ - 100-240V antre ak adaptè ploge entènasyonal yo

Ka pote pwoteksyon​ - Ka fè tèt di, ki enpèmeyab ak foure kim koutim

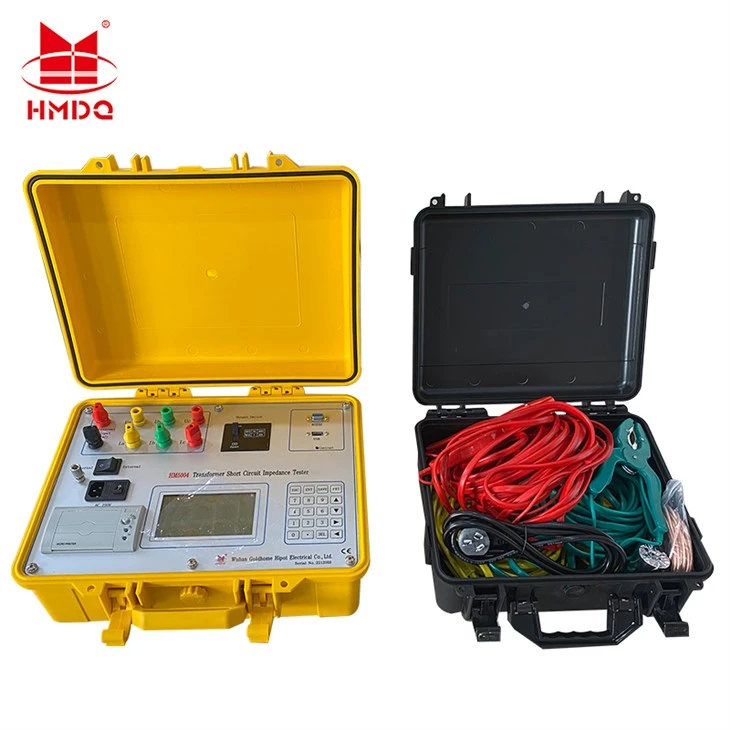

2. Gwo -Tès Aktyèl Plon & Câbles

Plon tès gwo-(2 ansanm)

Plon tès HV:25mm² câbles, rated pou 10A kontini, 4 mèt longè

Plon tès LV:16mm² câbles, rated pou 5A kontini, 4 mèt longè

Karakteristik sekirite:​ Segondè -izolasyon vòltaj, koulè-kode (Wouj/Jòn/Ble)

Kout -Kab sikwi (1 seri)

Ti -Tout kouto vòltaj:​ Ba kòb kwiv mete lou-ki gen manch izole

Aplikasyon:​ Pou kout -sikwi transfòmatè LV likidasyon pandan tès la

Rating:​ Tipikman 100A kontinyèl, 500A kout -tan

3. Koneksyon & Akseswa revokasyon

Klanp koneksyon transfòmatè (6 nimewo)

Gwo-Klonp presyon:Pou koneksyon tèminal busbar ak transfòmatè

Manch izole:Grip sekirite pou pwoteksyon operatè

Machwa kwiv:Sifas kontak krache pou konduktiviti maksimòm

Adaptè busbar (1 seri)

Divès gwosè pou diferan dimansyon busbar (tipikman 40x5mm a 100x10mm)

Konektè mayetik pou atachman fasil

4. Ekipman Sekirite ak Terre

Twous Sekirite Terre (1 Set)

Câbles Terre:25mm² câbles kwiv fleksib, 3-mèt longè

Kranpon tè:​ Gwo-klann kòb kwiv mete ak bloke an sekirite

Baton tè:​ 1-mèt baton tè asye ki kouvri ak kwiv

Ekipman Pwoteksyon Pèsonèl (PPE)

Tester vòltaj​ (ki pa-kontak) - Pou verifye eta de-enèji

Siy sekirite yo​ - Siy avètisman "Tès nan Pwogrè".

Tep baryè​ - Marking perimèt sekirite

1. Antretyen chak jou (anvan/apre chak itilizasyon)

Enspeksyon vizyèl:

Tcheke lojman pou fant, domaj, oswa mete

Enspekte tout câbles pou koupe, abrasion, oswa fil elektrik ekspoze

Verifye entegrite ak pwòpte konektè

Tcheke ekspozisyon pou rayi oswa fonksyone byen

Chèk fonksyonèl:

Teste nivo batri ak chaj si anba a 50%

Verifye bouton, switch, ak kontwòl fonksyone byen

Tcheke ekran ekleraj ak anviwònman kontras

Tès fonksyon bouton arè ijans

Netwayaj:

Siye eksteryè ak twal pwòp, sèk

Netwaye kontak konektè ak alkòl izopropilik

Retire pousyè nan pò vantilasyon yo

Netwaye enteryè ka pote

2. Antretyen chak semèn (Peryòd Itilizasyon Regilye)

Swen batri:

Fè sik konplè egzeyat/chaj

Tcheke kontak batri pou korozyon

Kalite mèt batri si sa disponib

Tès fonksyon batri backup

Enspeksyon kab ak koneksyon:

Enspekte fil tès pou mete nan pwen estrès

Tcheke machwè kranpon pou aliyman apwopriye ak tansyon

Verifye entegrite kab tè a

Teste klip Kayiman pou tansyon prentan

Verifikasyon pèfòmans:

Tès fonksyonèl debaz lè l sèvi avèk referans li te ye

Tcheke konsistans mezi

Verifye presizyon ekspozisyon an

Depo done tès ak rekipere

3. Antretyen chak mwa

Enspeksyon detaye:

Tcheke tout eleman mekanik pou mete

Enspekte fusibles entèn yo (si aksesib)

Verifye operasyon sistèm refwadisman

Tcheke sere pyès ki nan konpitè aliye

Tcheke Kalibrasyon:

Verifye presizyon mezi kont estanda li te ye

Tcheke zewo kalibrasyon

Tès vòltaj ak presizyon aktyèl la

Valide kalkil enpedans

Lojisyèl/Firmware:

Tcheke pou mizajou firmwèr yo

Paramèt konfigirasyon backup

Verifye presizyon revèy la

Tès kominikasyon entèfas

Baj popilè: transfòmatè lv kout sikwi enpedans tès, Lachin transfòmatè lv kout sikwi enpedans tès manifaktirè, faktori

Ranje nan mezi vòltaj: 5 ~ 400V

presizyon: 0.2 klas

Ranje mezi aktyèl: 0.1 ~ 20A

Ekipman pou pouvwa: AC220V ± 10%

frekans pouvwa: 50 (± 1) Hz

tanperati k ap travay: -10 degre ~ 50 degre

Imidite anbyen: mwens pase oswa egal a 85% RH

Pwa nèt lame: 8Kg

Lame mezire gwosè: 405mm * 330mm * 172mm.
